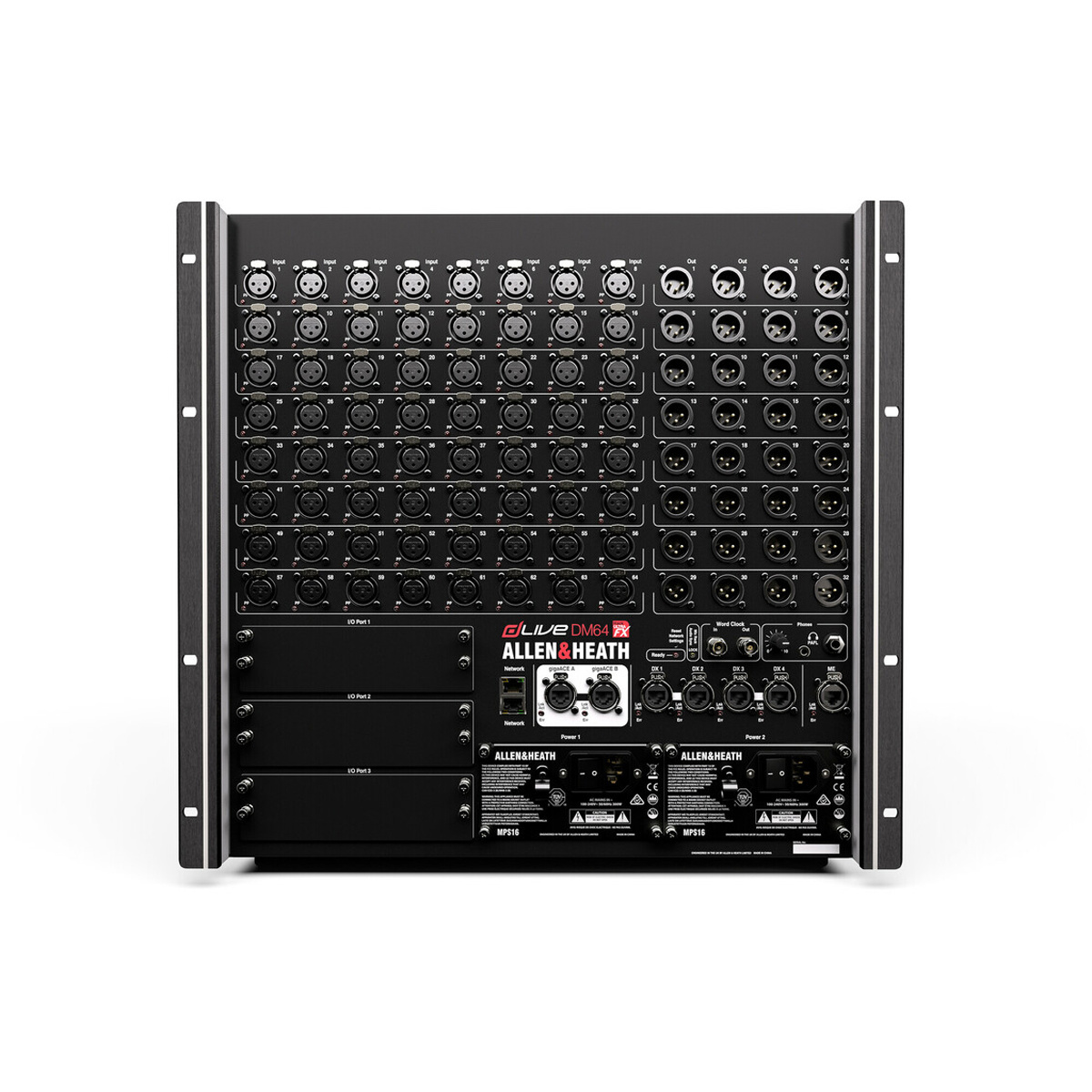

Mezcladoras Digitales DLIVE-DM64U

MixRacks DM, clase S

Especificaciones
Marca
Allen & Heath
Serie
DLIVE
Tipo de producto
Mezcladores
Categoría de producto
Mezclador digital
Tipo de mezclador
Digital

El MixRack es el corazón de cualquier sistema dLive. Alberga el procesamiento XCVI principal, junto con E/S de audio, control y puertos de red de audio. Normalmente se conecta a una Surface dLive, pero también se puede controlar simultáneamente con una Surface o incluso de forma independiente mediante un portátil o iPad, controles remotos IP de Allen & Heath o controladores de terceros a través de TCP/IP.

Hay tres tamaños de dLive MixRack disponibles. Todos cuentan con el mismo motor de mezcla y solo se diferencian en el número de puertos de E/S analógicos. Todos los modelos pueden operar con los 128 canales completos añadiendo expansores DX o conectando fuentes digitales.

Características:
64 entradas de micrófono/línea, 32 salidas de línea
Núcleo FPGA XCVI 160×64
Frecuencia de muestreo de 96 kHz
Profundidad de bits variable para máxima precisión y rendimiento de ruido
Margen de mezcla prácticamente infinito gracias al acumulador de 96 bits
Latencia ultrabaja líder en su clase: <0,7 ms
128 canales de entrada con procesamiento completo
64 salidas de mezcla con procesamiento completo
Arquitectura configurable de 64 buses (grupo, efectos, auxiliar, matriz, red)
Modos de red LR, LCR y hasta 5.1
Múltiples PFL
16 efectos RackExtra con retornos estéreo dedicados
16 DCA
AMM (mezclador automático de micrófonos) hasta 64 canales en 1, 2 o 4 zonas
Generador de señal y RTA integrados
Nuevo diseño de preamplificador para mayor transparencia
Circuito Active PAD exclusivo para un rendimiento consistente con cualquier fuente
Concentrador de conexión
Enlace Gigabit Gigabit GigaACE dual redundante a Superficie
2 enlaces DX redundantes para expansión de E/S
3 puertos de E/S: 128 canales a 96 kHz cada uno
Puerto ME-1 dedicado a 48 kHz
2 puertos de red
E/S Wordclock BNC
Añada hasta 46 expansores de E/S DX mediante módulos DX Hub o tarjetas DX Link
Fuente de alimentación dual redundante e intercambiable en caliente
Panel frontal empotrado con ventilador ultrasilencioso
Diseño de orejas de rack reversibles
Garantía de 3 años

Núcleo XCVI
La potencia de dLive proviene del núcleo XCVI, desarrollado por el equipo de I+D de Allen & Heath, que utiliza tecnología FPGA de vanguardia. Cuenta con 36 núcleos de procesamiento virtual paralelos que generan suficiente potencia para 160 x 64 canales de procesamiento a una frecuencia de muestreo de 96 kHz. Seis motores de mezcla paralelos dentro del núcleo calculan más de 10 000 puntos de cruce por muestra, mientras que el enrutador FPGA puede gestionar 3000 x 3000 rutas de audio. La enorme potencia de XCVI (25 000 millones de operaciones por segundo) permite a dLive ofrecer 128 entradas completamente procesadas y 16 retornos de efectos estéreo, una arquitectura configurable de 64 buses, profundidad de bits variable para máxima precisión y rendimiento de ruido, un margen de mezcla prácticamente infinito gracias a un acumulador de 96 bits y una latencia líder en su clase de tan solo 0,7 ms.
Nuestra arquitectura de procesamiento DEEP integra compresores y emulaciones de procesamiento líderes en su clase directamente en los canales de entrada y mezcla de dLive. Una gama de algoritmos personalizados, que incluyen ecualizadores gráficos, compresores y un mezclador automático de micrófonos (AMM) de 64 canales, se pueden insertar sobre la marcha sin ocupar ranuras de efectos y sin las complicaciones de configuración, la latencia y las licencias asociadas a los complementos externos: están ahí, donde los necesita, cuando los necesita. Los modelos de compresor capturan los matices de audio y la balística no lineal de los clásicos de la industria, desde un modelo Slow-Opto y diversos circuitos de detección de RMS y perillas suaves hasta dispositivos de compresión/limitación ultrarrápidos basados ​​en picos y RMS.

RackExtra FX
La gama RackExtra FX combina la calidad impecable y una amplia selección de plug-ins de alta gama con la comodidad y la baja latencia del procesamiento integrado. No es ningún secreto que tenemos una pasión casi obsesiva por crear emulaciones meticulosamente fieles de los equipos externos analógicos más venerados. Aprovechando la potencia del núcleo XCVI, hemos desarrollado núcleos DSP de alto rendimiento dentro del FPGA, lo que nos permite integrar nuestra biblioteca probada de algoritmos de reverberación, retardo y modulación en dLive, con 16 ranuras de efectos disponibles, cada una con un retorno estéreo dedicado.

Mezclador Automático de Micrófonos (AMM)
El AMM proporciona control automático de nivel para hasta 64 micrófonos en aplicaciones de voz hablada, como conferencias, mesas redondas, foros de debate y reuniones gubernamentales o municipales. Además de reducir el riesgo de realimentación, la inteligibilidad se mejora al minimizar la interferencia de fase entre canales, un problema común en aplicaciones de voz hablada con múltiples micrófonos.

Se pueden habilitar hasta cuatro zonas, lo que permite el control automático de varias salas simultáneamente desde una única interfaz. Incluye dos modos de funcionamiento: NOM y D-Classic.
D-Classic utiliza ganancia compartida dinámica y es rápido y fácil de configurar.
NOM (Número de Micrófonos Abiertos) se basa en el algoritmo de mezcla automática basado en lógica de nuestra gama de instalación iDR, ofreciendo parámetros adicionales y máxima flexibilidad al operador.

Diseñado para durar
Quizás no sea casualidad que nuestro diseñador mecánico principal en el proyecto dLive fuera un comandante de tanque. Cada consola dLive ha sido diseñada para ofrecer el equilibrio óptimo entre resistencia y peso, empleando metal de alta calidad en los laterales y acero plegado en puntos clave para mayor rigidez. Cada consola, MixRack y expansor no solo cuenta con dos ranuras para fuente de alimentación para redundancia, sino que también hemos utilizado el mismo diseño robusto de fuente de alimentación intercambiable en caliente en toda la gama para máxima tranquilidad y un inventario mínimo. La doble redundancia también está integrada en cada conexión de audio del sistema. También hemos prestado especial atención a la iluminación de la consola, realizando rigurosas pruebas para garantizar que dLive destaque en entornos exteriores soleados, donde muchas consolas digitales quedan prácticamente inutilizables.
