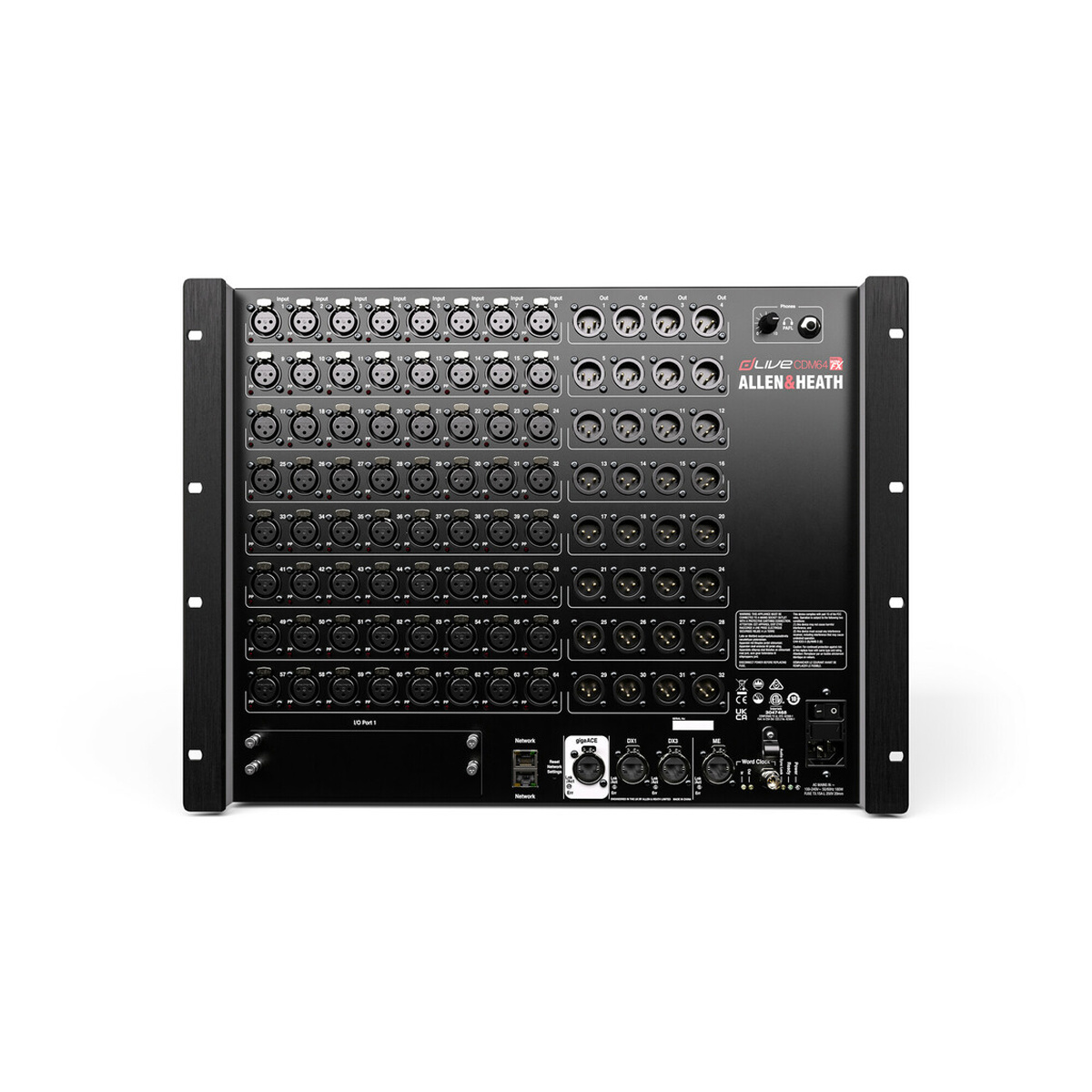

Mezcladoras Digitales DLIVE-CDM64U

Racks de Mezcla CDM clase C

Especificaciones
Marca
Allen & Heath
Serie
DLIVE
Tipo de Producto
Mezcladores
Categoría de Producto
Mezclador digital
Tipo de Mezclador
Digital

El MixRack es el corazón de cualquier sistema dLive. Alberga el procesamiento XCVI principal, con E/S de audio, control y puertos de red de audio. Normalmente se conecta a una Surface dLive, pero también se puede controlar simultáneamente con una Surface, o incluso sin ella, mediante un portátil o iPad, controles remotos IP de Allen & Heath o controladores de terceros a través de TCP/IP.

Las unidades dLive MixRack están disponibles en diferentes tamaños. Todas cuentan con el mismo motor de mezcla y pueden operar con los 128 canales añadiendo expansores DX o fuentes digitales.

Características:
64 entradas de micrófono/línea, 32 salidas de línea
Núcleo FPGA XCVI de 160×64
Frecuencia de muestreo de 96 kHz
Profundidad de bits variable para máxima precisión y rendimiento de ruido
Margen de mezcla prácticamente infinito gracias al acumulador de 96 bits
Latencia ultrabaja líder en su clase de 0,7 ms
128 canales de entrada con procesamiento completo
64 salidas de mezcla con procesamiento completo
Arquitectura configurable de 64 buses (grupo, efectos, auxiliar, matriz, red)
Modos de red LR, LCR y hasta 5.1
Múltiples PFL
16 efectos RackExtra con retornos estéreo dedicados
24 DCA
Generador de señal y RTA integrados
Nuevo diseño de preamplificador para mayor transparencia
Circuito Active PAD exclusivo para un rendimiento consistente con cualquier fuente
Concentrador de conexión
Enlace gigaACE gigabit a Surface
2 enlaces DX para expansión de E/S
Puerto de E/S: 128 canales a 96 kHz
Dedicado Puerto ME-1 a 48 kHz
2 puertos de red
E/S BNC para Wordclock
Panel frontal empotrado con ventilador ultrasilencioso
Diseño de orejas de rack reversibles

Núcleo XCVI
La potencia de dLive reside en el núcleo XCVI, desarrollado por el equipo de I+D de Allen & Heath con tecnología FPGA de vanguardia. Cuenta con 36 núcleos de procesamiento virtual en paralelo que generan suficiente potencia para 160 x 64 canales de procesamiento a una frecuencia de muestreo de 96 kHz. Seis motores de mezcla en paralelo dentro del núcleo calculan más de 10 000 puntos de cruce por muestra, mientras que el enrutador FPGA puede gestionar 3000 x 3000 rutas de audio. La inmensa potencia de XCVI (25 mil millones de operaciones por segundo) permite a dLive ofrecer 128 entradas completamente procesadas y 16 retornos de efectos estéreo, una arquitectura configurable de 64 buses, profundidad de bits variable para máxima precisión y rendimiento de ruido, margen de mezcla prácticamente ilimitado gracias a un acumulador de 96 bits y una latencia líder en su clase de tan solo 0,7 ms.

Procesamiento DEEP
Nuestra arquitectura de procesamiento DEEP integra compresores y emulaciones de procesamiento líderes en su clase directamente en los canales de entrada y mezcla de dLive. Una gran cantidad de algoritmos personalizados, incluyendo ecualizadores gráficos, modelos de preamplificador y compresores, se pueden insertar sobre la marcha sin ocupar ranuras de efectos y sin las complicaciones de configuración, latencia y licencias asociadas con los plug-ins externos: están ahí, donde los necesita, cuando los necesita. Los modelos de compresor capturan los matices de audio y la balística no lineal de los clásicos de la industria, desde un modelo Slow-Opto y varios circuitos de detección de RMS y perillas suaves hasta dispositivos de compresión/limitación ultrarrápidos basados ​​en picos y RMS.

RackExtra FX
La gama RackExtra FX combina una calidad impecable y una amplia selección de plugins de diseño único con la comodidad y la baja latencia del procesamiento integrado. No es ningún secreto que nos apasiona, casi obsesivamente, crear emulaciones meticulosamente fieles de los equipos analógicos externos más venerados. Aprovechando la potencia del núcleo XCVI, hemos desarrollado núcleos DSP de alto rendimiento dentro del FPGA, lo que nos permite integrar nuestra probada biblioteca de algoritmos de reverberación, retardo y modulación en dLive, con 16 ranuras de efectos disponibles, cada una con un retorno estéreo dedicado.
