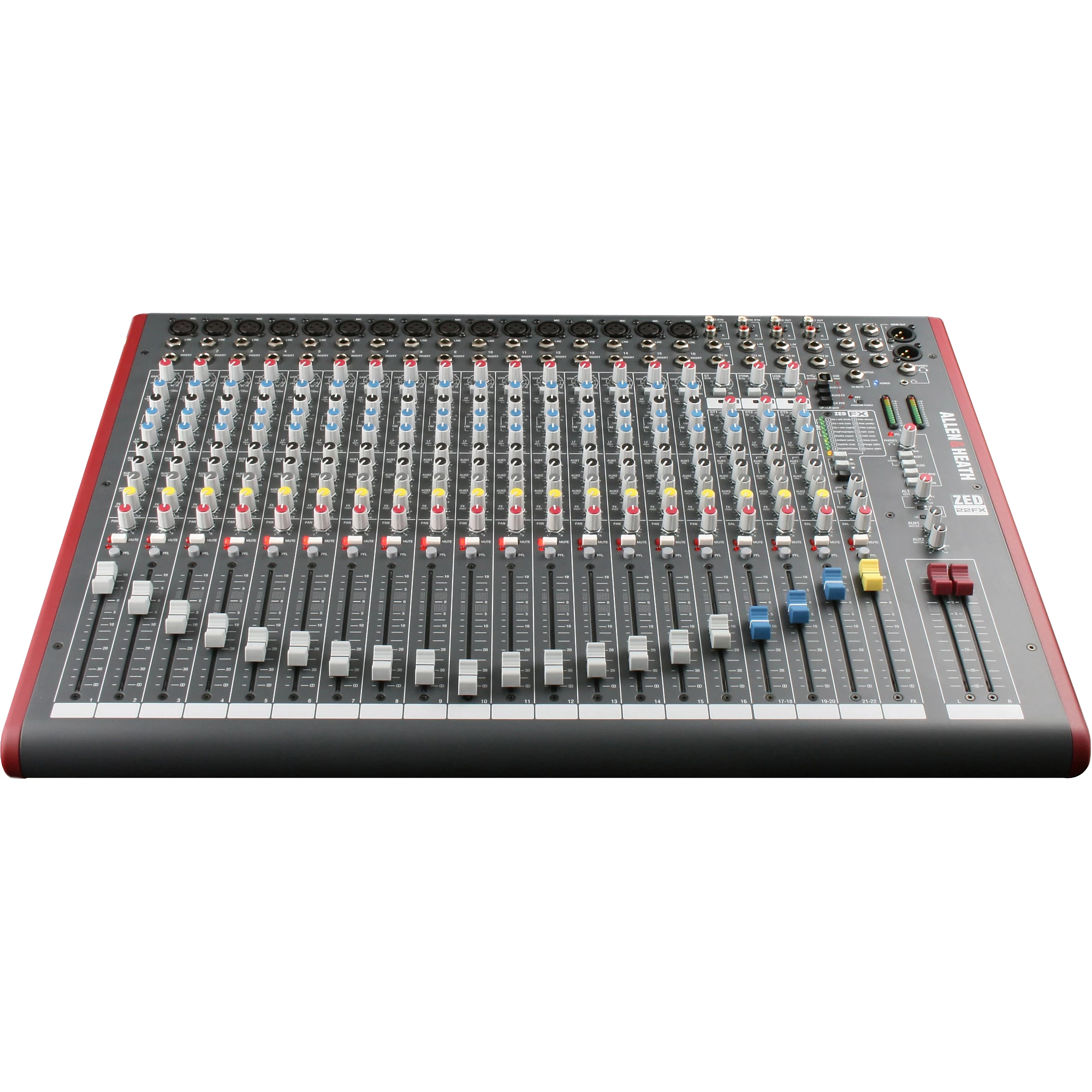

Mezclador de 16 canales mono y 3 estéreo para sonido en vivo, grabación y producción.
De la serie ZED de Allen & Heath, el ZED-22 FX se ha desarrollado con un nuevo chipset de efectos. Los ingenieros de DSP de Allen & Heath crearon y perfeccionaron algoritmos de reverberación de alta calidad, y los 16 efectos que crearon son exclusivos de las consolas de mezcla ZED FX. Dieciséis efectos esenciales de retardo se suman a la ya amplia gama de funciones. El mezclador es ideal para grupos pequeños que no desean llevar una unidad de efectos con su equipo, pero que buscan efectos de gran calidad en sus conciertos y grabaciones. Además, incluye preamplificadores de micrófono DuoPre de sonido fluido, faders de 100 mm y la sección de ecualización MusiQ, comunes a toda la gama ZED.

Efectos internos
La gama ZED-FX incluye 16 efectos independientes. Estos incluyen retardo y reverberación, retardo Ping-Pong, una selección de reverberaciones con diferentes propiedades para salas/halls/arenas, un flanger y un chorus. Todos han sido diseñados para endulzar tu sonido con el mínimo esfuerzo. Cada efecto tiene un parámetro modificable: se puede ajustar el pre-delay, el tamaño de las salas y la velocidad del flanger. Cinco de los efectos pueden tener su tempo controlado y la salida auditada por el FX PFL.

Entradas
Una de las grandes ventajas del mezclador USB ZED-22FX es la cantidad y variedad de opciones que puedes conectar. Además de los 16 canales mono, hay tres canales estéreo duales, cada uno con una entrada estéreo principal en las tomas jack y con la posibilidad de conectar entradas estéreo adicionales desde las tomas phono o desde la entrada de audio USB. El ZED-22FX ofrece dieciséis canales de micrófono/línea, suficientes para micrófonos o cajas DI para una banda pequeña, un dúo o un solista, así como cuatro entradas de línea estéreo duales, ambas con ganancia y ecualizador de 2 bandas.

DuoPre
Basados ​​en los preamplificadores de eficacia probada de su serie PA, los mezcladores de la serie ZED de Allen & Heath incorporan preamplificadores DuoPre con un diseño de 2 etapas, con niveles de ganancia cuidadosamente controlados en cada etapa. Al amplificar la señal de la entrada XLR, el rango de ganancia es amplio (69 dB para ser exactos) y se distribuye de forma muy uniforme alrededor del control de ganancia, lo que se traduce en un mejor control del nivel de la señal. La mayor parte de la ganancia proviene de la primera etapa, por lo que el ruido no deseado se minimiza. Las señales de nivel de línea se conectan simplemente a la segunda etapa del preamplificador mediante el conector de entrada de línea, lo que ofrece la gran ventaja de reducir el ruido al usar la entrada de línea.

Sección de ecualización
Las mezcladoras de la serie ZED-22FX incorporan un ecualizador musical de 3 bandas derivado de la aclamada mezcladora GL2400. El diseño utiliza una pendiente (o factor Q) optimizada por MusiQ para ecualizar instrumentos individuales.

Envíos auxiliares
Cuatro envíos auxiliares: 1 y 2 pre-fade para monitorización de retorno, y 3 y 4 post-fade para envíos de efectos. Se puede enviar una señal estéreo desde los auxiliares mediante USB a ordenador para crear dos señales de grabación independientes de la mezcla principal I/D (1 y 2) o utilizarse como envíos de efectos (3 y 4).

Flexibilidad de audio USB
Transferir audio desde y hacia un ordenador fácilmente es ahora un requisito común en la producción musical y de sonido en directo. La implementación de esto en la mezcladora USB ZED-22FX es flexible y sencilla. Ya no es necesario buscar en la parte trasera del ordenador para acceder a las entradas de la tarjeta de sonido solo para descubrir que los niveles son incorrectos y tienen ruido. Simplemente conecta un cable USB a tu mezclador, selecciona la ruta USB en el mezclador y el dispositivo en tu computadora, ¡y listo! Tres interruptores ofrecen diferentes configuraciones de envío/retorno para grabar, reproducir y usar efectos externos.

Construcción
El mezclador USB ZED-22FX ha sido diseñado con circuitos impresos individuales montados verticalmente, cada control giratorio fijado con una tuerca metálica al panel frontal, lo que lo convierte en un producto mucho más robusto, resistente a daños y con años de uso confiable. Además, cuenta con faders profesionales de 100 mm para un control total de los niveles.

Serie ZED FX
Los mezcladores USB ZED FX se controlan fácilmente con tres botones y nueve LED. Selecciona rápidamente el tiempo de retardo ideal o ajusta la cantidad perfecta de reverberación para la voz principal. Navegación y edición en un solo paso: es tan fácil como usar pedales de efectos comunes. Mantén presionado el botón TAP y presiona el botón arriba o abajo para modificar el parámetro de los efectos. Por ejemplo, en el parche (9) Plate, esto ajustaría la duración del decaimiento. El mezclador ZED-22FX está diseñado para cumplir con todas las funciones necesarias para una banda pequeña. El diseño y las características se han organizado para que sean lógicos y reconocibles al instante, incluso en un concierto a oscuras, lo que lo convierte en un mezclador en el que puedes confiar para tocar.

La interfaz de audio USB, con su excepcional flexibilidad, permite enviar diferentes señales a USB, desde los buses L/R o AUX seleccionados. La señal de retorno USB puede dirigirse directamente a la mezcla L/R o a un canal estéreo. Los conectores están ubicados en la superficie superior para facilitar la conexión y el patcheo, y su construcción, con circuitos impresos individuales firmemente fijados al panel superior, es tan robusta como la de los mezcladores de gama alta de la Serie ML de Allen & Heath.

Características
16 efectos internos, incluyendo Delay, Reverb, Ping-Pong y más
16 canales mono
3 canales estéreo duales, cada uno con entrada estéreo principal en el conector jack
Entrada de audio USB
22 canales (16 mono + 3 estéreo)
Preamplificadores DuoPre
Faders de 100 mm
Medidor de 9 LED
Filtro paso alto
Control de imagen estéreo en cada canal
Ecualizador de 3 bandas con barrido de medios
4 envíos auxiliares (2 pre, 2 post)
Alimentación fantasma global de 48 V
3 entradas estéreo duales con ecualizador de 2 bandas
Indicación de pico y señal en cada canal
Entrada/salida de audio estéreo USB configurable
Controles de nivel maestro en todas las salidas
Diseño fácil de usar: todas las conexiones y controles en la superficie
Cakewalk SONAR LE incluido con mezclador
Interruptores de silenciamiento de canal
Retorno estéreo
Retorno de 2 pistas
Funciones de monitorización avanzadas
Salidas de auriculares de 1/4″ y 3,5 mm
Salida de grabación estéreo
Salida estéreo alternativa
Suma mono de Salida I/D
Principal I/D
Medidores I/D de 12 barras
Controles maestros para Aux 1 y 2
