Expansores DX168

Serie X

Especificaciones
Marca
Allen & Heath
Serie
DLIVE
Tipo de producto
Mezcladores
Categoría de producto
Mezclador digital

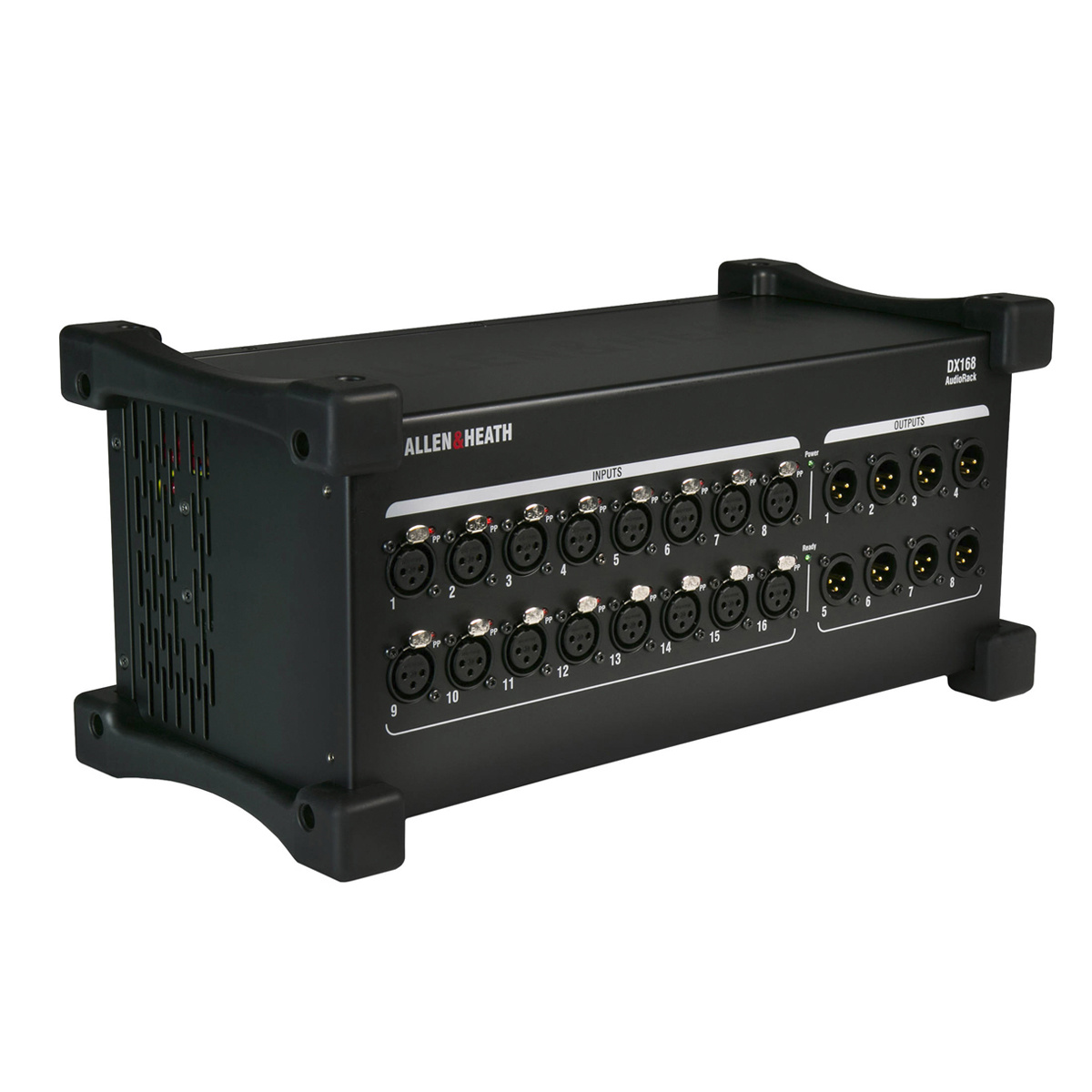

El DX168 es un robusto expansor portátil de 96 kHz que permite añadir E/S remotas a un sistema dLive, Avantis o SQ, o al procesador de matriz de audio AHM-64.

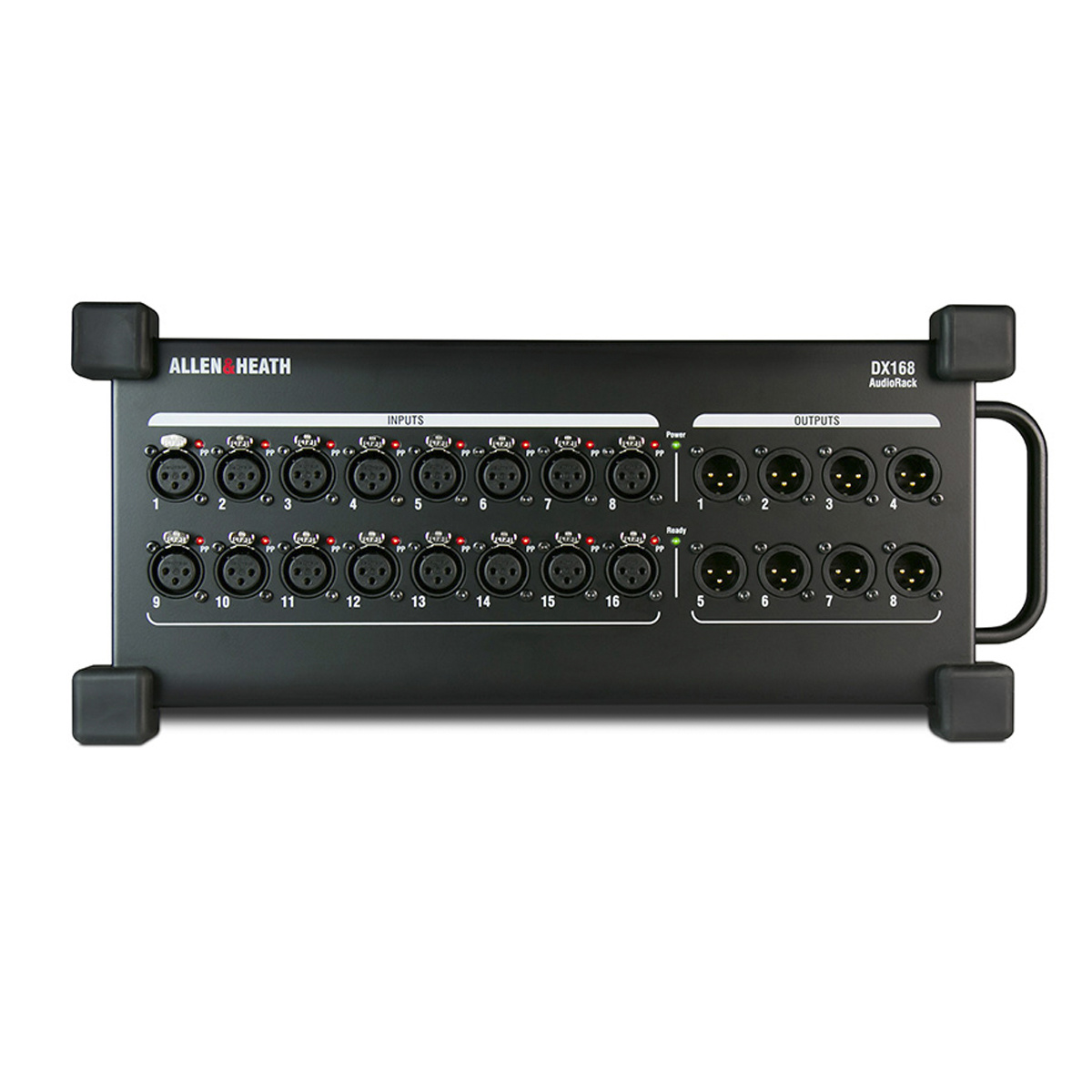

Cada DX168 cuenta con 16 preamplificadores de micrófono con indicadores LED independientes de alimentación fantasma, además de 8 salidas de línea XLR.

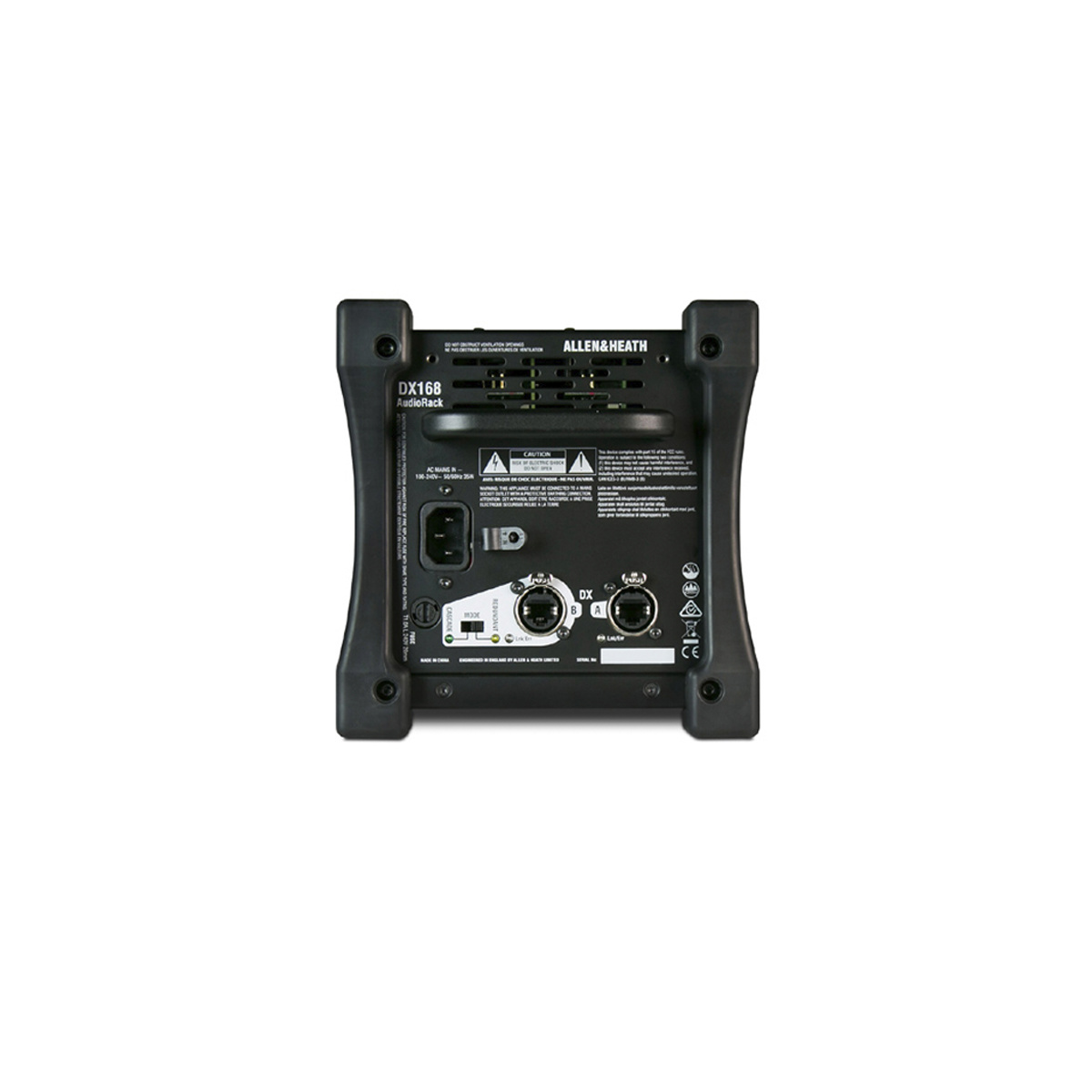

El DX168 se conecta mediante un solo cable Cat5e a dLive Surface, MixRack, mezclador SQ, mezclador Avantis o a la fuente DX168 mediante un puerto EtherCon seguro. Incluye un segundo puerto EtherCon con bloqueo para una conexión redundante a hardware compatible o para la conexión en cadena a una fuente DX168 para E/S remotas adicionales.

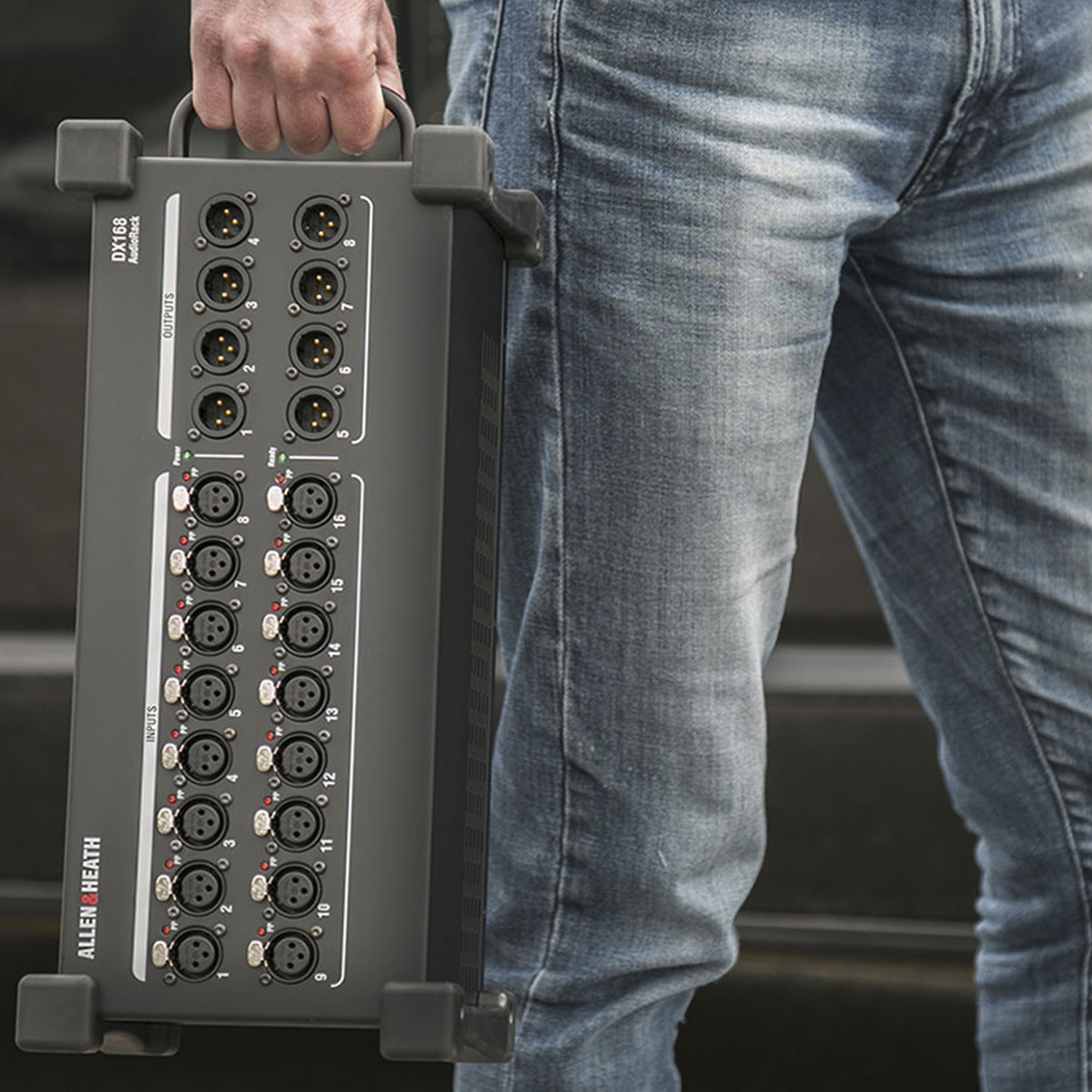

El robusto diseño del expansor, con protectores de goma resistentes, permite colocarlo directamente sobre el suelo del escenario durante las presentaciones. Con un peso de tan solo 4,8 kg y un asa de transporte resistente, el DX168 ofrece la comodidad y portabilidad necesarias en entornos de alquiler, educativos, religiosos y muchos otros. Hay disponible un kit opcional de montaje en rack 4U para su instalación en racks estándar de 19 pulgadas.

Características:
16 preamplificadores de micrófono XLR con LED de estado de alimentación fantasma
8 salidas de línea XLR
Compatible con hardware dLive Clase S y dLive Clase C
El modo cascada permite la conexión en cadena de dos expansores DX168 para E/S adicionales
Conexión DX redundante a hardware dLive compatible
Kit de montaje en rack de 19 pulgadas opcional disponible
Plug and Play: No requiere direccionamiento IP
Compatible con cables CAT5e (o superior) de hasta 100 m
Protector de goma
Asa de transporte

DX168 con dLive
Se pueden conectar hasta seis unidades DX168 directamente a un sistema dLive (cuatro a través del MixRack y dos a través de Surface), lo que permite hasta 96 entradas y 48 salidas remotas, además de las proporcionadas por el MixRack y Surface. Se pueden conectar más unidades mediante la tarjeta dLive DX Link o el DX Hub.

DX168 con Avantis
Se pueden conectar dos unidades en cadena directamente a un puerto SLink de Avantis. Se pueden añadir hasta 16 unidades DX168 a un sistema Avantis mediante la tarjeta DX Link o concentradores DX.

DX168 con SQ
Se pueden conectar dos unidades en cadena directamente a un puerto SLink de SQ. La tarjeta SLink opcional para SQ permite más conexiones. Para un sistema más distribuido, un concentrador DX admite hasta ocho unidades DX168, que se pueden conectar libremente a los 48 canales de entrada de SQ.

DX168 con AHM-64
Se pueden conectar dos unidades en cadena directamente a un puerto SLink de AHM-64. Se pueden añadir hasta ocho unidades DX168 a un sistema AHM-64 mediante un concentrador DX y conectarlas libremente a los 64 canales de entrada.
